ungelöst Lange Simulationszeiten bei Worst-Case-Analyse

[kroko]

Hallo, miteinander

Ich habe eine Worst-Case-Analyse mit OpAmps, wo ich die Offset-Spannung mit +/-5mV variieren möchte.
Die Simulationszeit geht ewig (nach 30min sind 14% simuliert), während die Schaltung sonst in Bruchteilen einer Sekunde berechnet wird.

Die OpAmps haben als Versorgungsspannung nur V-=0V & V+=+15V

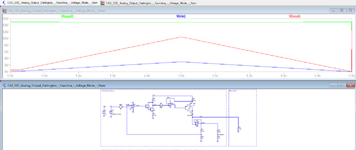

Im anhängenden Screenshot ist nur die "nominale" Schaltung mit VOS2=(-) 5mV gezeigt.

Liegt das an der negativen Offset-Spannung, die unter V- liegt?
Was ist die Ursache dafür?

Danke und Gruss



[spicer]

Hi @kroko und willkommen

Man könnte Dir besser helfen, wenn Du den betreffenden Schaltplan (asc) inkl. allfälliger zusätzlichen Libraries anhängen würdest.
Auf den ersten Blick fällt mir auf, dass die OPAs, NPN und PNP Transistoren nicht definiert sind.



[kroko]

Hoi, @spicer

Stimmt... Im Anhang mein Schaltplan.

Wenn man weitere Bauteilwerte zur WC-Analyse dazufügt, dauert die Simulation Tage...

Danke und Gruss,
@kroko



[spicer]

Hier mal Dein Schaltplan mit integrierter BAS316 und im 6ms Bereich



[kroko]

Hoi
Danke für das File. Aber irgendwie kann ich das File nicht runterladen.
Bei meinem File im Chat kommt sofort ein Pop-up mit "Download" - bei dem neuen leider nicht



[spicer]

Warte bis der Virenscan durch ist damit



[kroko]

Hoi

Danke für das Einfügen der lokalen BAS316 Direktive (die hatte ich auch ergänzt, war aber noch nicht abgespeichert).
Das Problem mit der Dauer ist leider immer noch da.

Danke und Gruss



[spicer]

Ja. Ich versuche gerade die func's zu verstehn...

Bitte, Anmelden oder Registrieren to view codes content!

Kannst Du mir da vielleicht erläutern, was das macht?



[kroko]

Diese Funktionen machen "Worst Case Analysen". Das klappt auch gut. Nur beim OpAmp mit VOS unterhalb von V- hakt es bzw. dauert es lange...

Auf Youtube gibt es eine gute Erklärung und auch ein Paper von Analog-Devices:

• Während die Funktion wc eine relative Abweichung vom Nominalwert variiert, macht die Funktion wc_abs eine absolute Abweichung (0V +/- 5% wäre ja sonst immer noch 0V).
• Beide Funktionen wc und wc_abs haben als 3. Parameter "index". Zunächst nummeriert der Parameter "index" die WC-Parameter von 0 bis n durch, Parameter "index" wird von der Funktion binary genutzt, um eine Tabelle mit Nullen und Einsen zu machen (siehe AD-Paper).



[spicer]

Ich habe mal standard Transistoren eingesetzt.
opo1 geht da in den kV Bereich...
