CD4000er CMOS Reihe

spicer

Forum-Chef
Teammitglied
Administrator
Moderator
Landesflagge
Enthält folgende CMOS Bauteile:
CD14538B
CD4000B
CD4001B
CD4002B
CD4008B
CD40106B
CD4011B
CD4012B
CD4013B
CD4017B
CD4020B
CD4022B
CD4023B
CD4024B
CD4025B
CD4027B
CD4029B
CD4030B
CD4040B
CD4049B
CD4050B
CD4060B
CD4068B
CD4070B
CD4071B
CD4072B
CD4073B
CD4075B
CD4077B
CD4081B
CD4082B
CD4093B
CD4510B
CD4516B
CD4538B


Anhänge

  • CD4000.lib
    62 KB · Aufrufe: 54
  • CD4060B.zip
    1,9 KB · Aufrufe: 28
  • GATES.zip
    4,9 KB · Aufrufe: 1
  • CD4000_Symbole.zip
    37,4 KB · Aufrufe: 1
Vielen Dank. Ich bin absoluter Anfänger und komme mit der Verwendung der Bibliothek nicht zurecht und würde mich über einen Tipp freuen.
Ich habe die lib-Datei in C:\Users\xxxx\AppData\Local\LTspice\lib\sub kopiert.
Das Verzeichnis CD4000 mit den Symbolen in C:\Users\xxxx\AppData\Local\LTspice\lib\sym.

Ich kann die Komponenten auswählen und platzieren, auch das zugehörige Symbol kann ich in LTSpice öffnen. Wenn ich dann die Simulation
starte kommt immer die Meldung "Unknown subcircuit called in...", siehe screenshot.1698992192537.png

Sorry, ich wusste nicht dass ich die Spice directive ".lib CD4000.lib" einfügen muss. Jetzt geht es.

Zuletzt bearbeitet von einem Moderator:
Hi, willkommen an Board

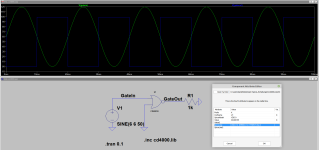

Ich empfehle, die lib nicht direkt in LTspice, sondern per direktive im betreffenden Schaltplan zu integrieren.
Dazu die lib und die asy ins gleiche Verzeichnis wie der Schaltplan (asc) kopieren.
Im Schaltplan mit der direktive .inc (oder .lib) die lib "includen".
In der Komponenten-Auswahl dann dieses Verzeichnis angeben.


Zuguterletzt mit der rechten Maustaste auf das Symbol. Da kannst dann die Eigenschaften bearbeiten.
Vorallem Vdd.



Anhänge

  • test_cd4000.asc
    648 Bytes · Aufrufe: 1
Zuletzt bearbeitet:
